AB3N
3DCADデータが必要な方はコチラからお問合せ下さい。
パスワードをお忘れの方はコチラからお問合せ下さい。

関連部品
ガイドレール、ガイドレール取付フレーム
ジョイントプレート、端末駆動部、中間駆動部
従動部、端末カバー、ストッパユニット

注意) 販売価格にはチェーン・取付けボルト・
ローラ関連部品・ガイド部は含んでいません。
不明な点、詳細に付きましてはお気軽に
お問い合せ
下さい。
特徴

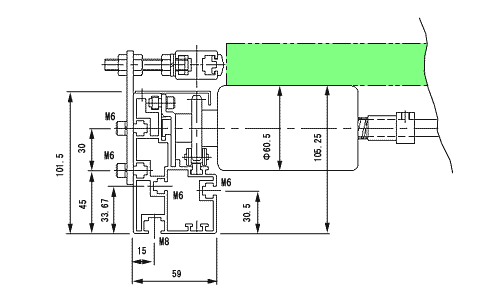

  • φ60.5ローラを使用した中荷重用ローラコンベヤで、本体フレームはAC3Iと共通です。
  • 1軸 2列ローラタイプで下面に突出部があるワークの搬送に適しています。
  • 駆動方式はチェーン駆動とベルトによるペアドライブタイプが
    可能です。部分的にモータローラを取り付けることも可能です。
仕様
+ 搬送部 Φ60.5アキュームローラサイドフリクションタイプ
+ 標準ワーク巾(mm) 400-800
+ 標準搬送荷重(kg/m) 100
+ 断面二次モーメント(cm4) X: 96.3 、Y: 37.5
+ 断面係数(cm3) X: 16.7、Y: 10.3
+ 標準フレーム長さ 3m
+ 販売価格(1mあたり1本) 準備中ですのでお問い合せ下さい。
