関連部品
ジョイントプレート、中間駆動部
端末ユニット、端末テンション、端末レール
端末ガイド、端末カバー、端末渡りローラ
アンチバック

注意) 販売価格にはチェーン・取付けボルト・
ローラ関連部品・ガイド部は含んでいません。
不明な点、詳細に付きましてはお気軽に
お問い合せ
下さい。
特徴
  • Φ64×W20アキュームローラセンタフリクションタイプを使用した
    重荷重用ローラコンベヤです。
  • ローラ表面は焼き入れ後硬質Crメッキが施されているため、耐磨耗性に優れ、鉄パレットを使用した組立ラインに適したコンベヤです。
  • AF4Nと同じサイズのローラを使用し、駆動チェーンを#50に
    アップしているため長尺のコンベヤに使用できます。
  • リターン側の側面フレームが着脱可能になっているため、側面から
    チェーンへの給油等のメンテが可能です。
  • ローラ部はカバーが施され部品等の噛込みを防止しています。
仕様
+ 搬送部 Φ64×W20アキュームローラセンタフリクションタイプ
+ 標準ワーク巾(mm) 400-800
+ 標準搬送荷重(kg/m) 500

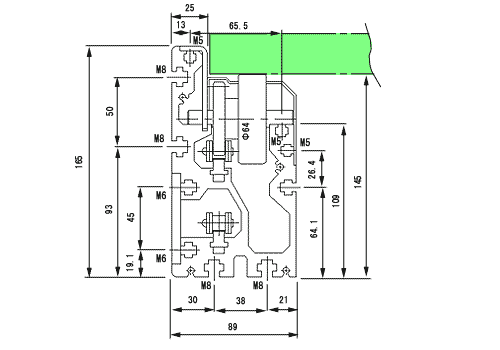

+ 断面二次モーメント(cm4) X: 806.8 、Y: 359.1
+ 断面係数(cm3) X: 77.9、Y: 73.6
+ 標準フレーム長さ 4m
+ 販売価格(1mあたり1本) 準備中ですのでお問い合せ下さい。

株式会社 日本設計工業
