注意) 販売価格にはチェーン・取付けボルト・
ローラ関連部品・ガイド部は含んでいません。
不明な点、詳細に付きましてはお気軽に
お問い合せ
下さい。


特徴

  • Φ59×W64またはφ48×W30アキュームローラを使用した
    中荷重用ローラコンベヤです。
  • Φ59×W64アキュームローラはセンタフリクションタイプと
    サイドフリクションタイプがあります。
  • Φ48×W30アキュームローラはサイドフリクションタイプです。
    アキュームローラサイドフリクションタイプは搬送力の調整が
    可能です。
  • ローラ表面は焼き入れ後硬質Crメッキが施されているため、
    耐磨耗性に優れています。
  • ローラ巾が広いため加工機間コンベヤとしてシリンダブロック等の
    ワークダイレクト搬送に適しています。
  • コンベヤタイプは両持ち2軸2列ローラタイプ、
    片持ち2軸2列ローラタイプ、両持ち1軸2列ローラタイプ等が
    あります。


仕様
+ 搬送部 Φ59×W64アキュームローラセンタフリクションタイプ
Φ59×W64アキュームローラサイドフリクションタイプ
Φ48×W30アキュームローラサイドフリクションタイプ
+ 断面二次モーメント
(cm4)
X: 74.5 、Y: 89.4
+ 断面係数(cm3) X: 14.8、Y: 25.1
+ 標準フレーム長さ 3m


パスワードをお忘れの方はコチラからお問合せ下さい。

特徴

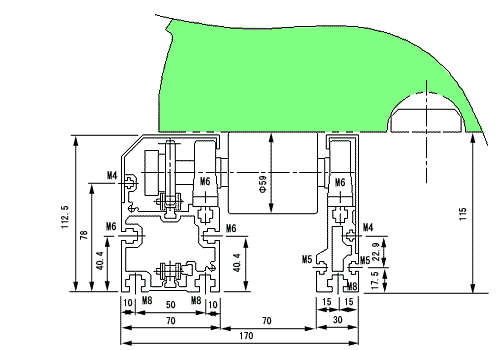

  • Φ59×W64アキュームローラセンタフリクションタイプを使用したAH3aの両持ち2軸2列ローラタイプです。
  • 両持ち2軸2列ローラタイプは1軸タイプにくらべて耐荷重が大きく、また、コンベヤ中央部へのユニット類の
    取り付けが容易です。
仕様
+ 搬送部 Φ59×W64アキュームローラセンタフリクションタイプ
+ 標準ワーク巾(mm) 400-800
+ 標準搬送荷重(kg/m) 200
+ 販売価格(1mあたり1本) 準備中ですのでお問い合せ下さい。
+ ローラ1ユニット 準備中ですのでお問い合せ下さい。
関連部品

注意) 販売価格にはチェーン・取付けボルト・ローラ関連部品・ガイド部は含んでいません。不明な点、詳細に付きましては
お気軽にお問い合せ下さい。



パスワードをお忘れの方はコチラからお問合せ下さい。

特徴

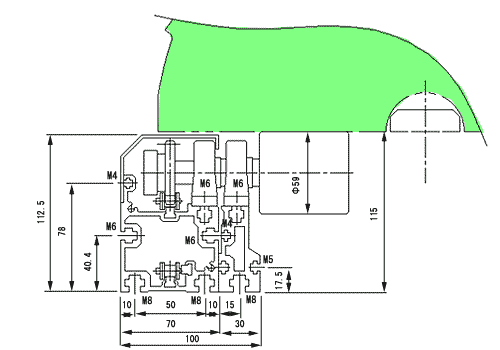

  • Φ59×W64アキュームローラセンタフリクションタイプを使用したAH3aの片持2軸2列ローラタイプです。
  • 片持ち2軸2列ローラタイプは両持ち2軸2列タイプにくらべて、コンベヤ中央部のスペースが広いため、ユニット類の
    取り付けが容易になります。
仕様
+ 搬送部 Φ59×W64アキュームローラセンタフリクションタイプ
+ 標準ワーク巾(mm) 400-800
+ 標準搬送荷重(kg/m) 200
+ 販売価格(1mあたり1本) 準備中ですのでお問い合せ下さい。
+ ローラ1ユニット 準備中ですのでお問い合せ下さい。
関連部品

注意) 販売価格にはチェーン・取付けボルト・ローラ関連部品・ガイド部は含んでいません。不明な点、詳細に付きましては
お気軽にお問い合せ下さい。



パスワードをお忘れの方はコチラからお問合せ下さい。

特徴

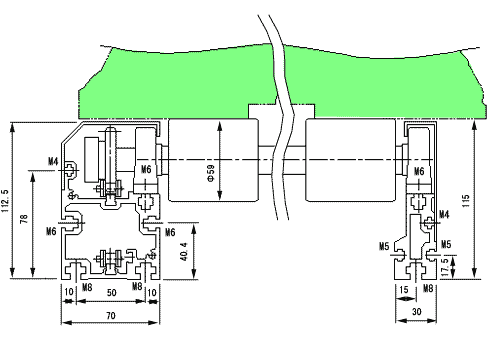

  • Φ59×W64アキュームローラを使用したAH3aの両持1軸2列ローラタイプです。
  • 下面に突出があるワークの搬送が可能です。
  • ローラはアキュームローラセンタフリクションタイプと、
    搬送力の調整が可能なアキュームローラサイドフリクションタイプがあります。
仕様
+ 搬送部 Φ59×W64アキュームローラセンタフリクションタイプ
Φ59×W64アキュームローラサイドフリクションタイプ
+ 標準ワーク巾(mm) 400-800
+ 標準搬送荷重(kg/m) 170
+ 販売価格(1mあたり1本) 準備中ですのでお問い合せ下さい。
+ ローラ1ユニット 準備中ですのでお問い合せ下さい。
関連部品
ジョイントプレート、端末駆動部、従動部、端末カバー

注意) 販売価格にはチェーン・取付けボルト・ローラ関連部品・ガイド部は含んでいません。不明な点、詳細に付きましては
お気軽にお問い合せ下さい。



パスワードをお忘れの方はコチラからお問合せ下さい。

特徴

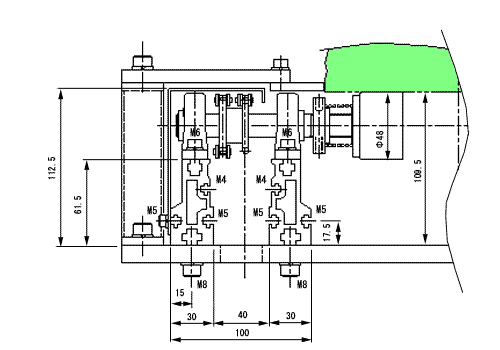

  • Φ48×W30アキュームローラサイドフリクションタイプを使用したAH3aの片持2軸2列ローラタイプで搬送力の調整が
    可能です。
  • ローラ径が小さいため、小形シリンダブロック等のワークダイレクト搬送に適しています。
仕様
+ 搬送部 Φ48×W30アキュームローラサイドフリクションタイプ
+ 標準ワーク巾(mm) 400-800
+ 標準搬送荷重(kg/m) 120
+ 販売価格(1mあたり1本) 準備中ですのでお問い合せ下さい。
+ ローラ1ユニット 準備中ですのでお問い合せ下さい。
関連部品
ジョイントプレート、端末駆動部、従動部、端末カバー

注意) 販売価格にはチェーン・取付けボルト・ローラ関連部品・ガイド部は含んでいません。不明な点、詳細に付きましては
お気軽にお問い合せ下さい。
