関連部品
ガイドレール、ガイドレール取付フレーム
駆動部、従動部、ローラ式パレット検出センサ

注意) 販売価格にはチェーン・取付けボルト・
ローラ関連部品・ガイド部は含んでいません。
不明な点、詳細に付きましてはお気軽に
お問い合せ
下さい。
特徴

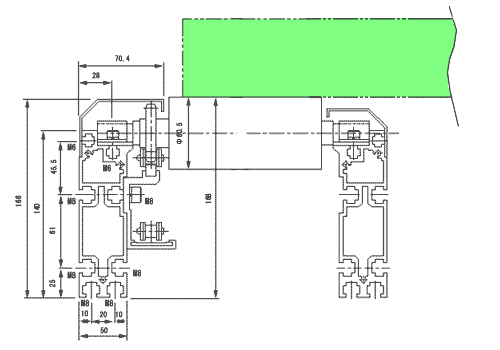

  • φ60.5駆動ローラを2軸2列で使用した重荷重用ローラコンベヤで、倉庫物流のパレット搬送に適したコンベヤです。
  • 2軸2列ローラタイプは1列タイプにくらべて耐荷重が大きいことと、コンベヤ中央部へのユニット類の取り付けが容易という特徴があります。
  • チェーン受けを本体フレームと別部品にすることにより、駆動部と従動部でのアルミフレーム加工を減らしています。
  • 従動側フレームはカバーを搬送面より10mm下げることによりパレットの撓みによる接触を防いでいます。
仕様
+ 搬送部 Φ60.5駆動ローラ
+ 標準ワーク巾(mm) 500-1200
+ 標準搬送荷重(kg/m) 500
+ 断面二次モーメント(cm4) X: 336.3、Y: 32.6
+ 断面係数(cm3) X: 46.2、Y: 13.1
+ 標準フレーム長さ 3m
+ 販売価格(1mあたり1本) 準備中ですのでお問い合せ下さい。
