KU3n



関連部品
ローラユニット、駆動部
ギヤユニット、マグネットユニット、中間軸受
フレーム接続プレート、端末カバー

注意) 関連部品等不明な点、詳細に付きましてはお気軽にお問い合せ下さい。

「特許登録済み」

特徴
  • 樹脂ローラを使用した軽荷重用ローラコンベヤで、クリーン環境でのガラス基板の搬送に適しています。
  • 従来機に比較して、各パーツを樹脂成型化した究極コンベヤです。
  • 大型ローラを採用することにより従来機に比較し、より高速搬送に対応しています。
  • 搬送ローラは軸圧入構造で偏芯や外周振れが無く、ガラス基板の振動が少ないコンベヤです。
  • ローラユニットの交換が容易な構造です。
    (日本、台湾、韓国特許出願中)
  • 多数のローラで基板を受けて荷重を分散することにより、ガラス基板に無理な力がかかりません。
  • 搬送ローラの回転速度が均一で、ガラス基板との間に滑りを生ずることなく直進性の良い搬送が可能です。
  • ギヤ駆動とマグネット駆動が選択可能です。
  • 大型ガラスの場合は、中間軸受を取付けることによりローラ軸の振れを防止しています。(日本、台湾、韓国特許取得済み)
  • 帯電防止仕様(アースローラ、導電性ローラ)が選択可能です。
    (日本特許取得済み)

仕様
+ 搬送部 樹脂ローラ
+ 断面二次モーメント(cm4) X: 56.2、Y: 87.1
+ 断面係数(cm3) X: 10.2、Y: 16.4
+ 標準フレーム長さ 3m

KU3n-A
パスワードをお忘れの方はコチラからお問合せ下さい。

特徴
  • 樹脂ローラを使用した軽荷重用ローラコンベヤで、KU3nの基本タイプです。
  • ガラスサイズがG5クラスまでの小型〜中型仕様です。
  • 駆動伝達はギヤ方式です。
仕様
+ 搬送部 樹脂ローラ
+ 標準ワーク巾(mm) 600-1100
+ 標準搬送荷重(kg/m) 5
+ 販売価格(1mあたり1本) 準備中ですのでお問い合せ下さい。
関連部品
ローラユニット、駆動部、ギヤユニット、マグネットユニット、中間軸受、フレーム接続プレート、端末カバー

注意)関連部品等不明な点、詳細に付きましては お気軽にお問い合せ下さい。

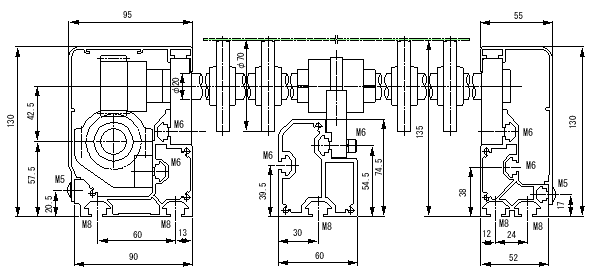

KU3n-B
パスワードをお忘れの方はコチラからお問合せ下さい。

特徴
  • 樹脂ローラを使用した軽荷重用ローラコンベヤで、大型ガラス基板用です。
  • 中間軸受を使用し、大型ガラス搬送におけるローラ軸の振れを防止しています。(日本、台湾、韓国特許取得済み)
仕様
+ 搬送部 樹脂ローラ
+ 標準ワーク巾(mm) 1100-3000
+ 標準搬送荷重(kg/m) 10
+ 販売価格(1mあたり1本) 準備中ですのでお問い合せ下さい。
関連部品
ローラユニット、駆動部、ギヤユニット、マグネットユニット、中間軸受、フレーム接続プレート、端末カバー

注意)関連部品等不明な点、詳細に付きましては お気軽にお問い合せ下さい。


KU3n-C
パスワードをお忘れの方はコチラからお問合せ下さい。

特徴
  • 樹脂ローラを使用した軽荷重用ローラコンベヤで、高クリーン環境用です。
  • 駆動伝達はマグネット方式で、ギヤタイプに比較してメンテナンスフリー仕様です。
  • 中間軸受を取付けることによりローラ軸の振れを防止し、大型ガラスへの対応が可能です。
    (日本、台湾、韓国特許取得済み)
仕様
+ 搬送部 樹脂ローラ
+ 標準ワーク巾(mm) 600-3000
+ 標準搬送荷重(kg/m) 10
+ 販売価格(1mあたり1本) 準備中ですのでお問い合せ下さい。
関連部品
ローラユニット、駆動部、ギヤユニット、マグネットユニット、中間軸受、フレーム接続プレート、端末カバー

注意)関連部品等不明な点、詳細に付きましては お気軽にお問い合せ下さい。
